HY-ZX混凝土增效劑的應(yīng)用研究 |
||
2016-05-23 22:54:58 |
||
作者：陳威 王 恒 歐鵬 謝體云 張汶婷
摘要：HY-ZX混凝土增效劑在商品混凝土中的應(yīng)用性能進(jìn)行測試，探索了其在實際工程中的應(yīng)用效果。結(jié)果表明，摻量為膠凝材料的0.6%～0.8%，可降低水泥在混泥土中用量的12%～15%，明顯降低生產(chǎn)成本。同配合比條件下，使用增效劑的混泥土的實際工作性能明顯改善，且水泥適應(yīng)性更好。
關(guān)鍵詞：混凝土;HY-ZX混凝土增效劑;強度
引 言
近年來，隨著經(jīng)濟的發(fā)展建筑行業(yè)也得到快速的發(fā)展，在建設(shè)取得巨大成就的同時也給環(huán)境帶來了危害，國家號召各行業(yè)做到保護環(huán)境，節(jié)能減排。水泥作為傳統(tǒng)行業(yè)，其生產(chǎn)過程是高耗能，高污染。為了從水泥這方面減少水泥行業(yè)對我們環(huán)境的危害，從技術(shù)支撐角度減少水泥用量是當(dāng)前水泥應(yīng)用技術(shù)領(lǐng)域研究的熱點，也是節(jié)能減排節(jié)約資源必須重視的環(huán)節(jié)。[1-4]本文主要探究的是分別在C30和C50配合比條件下，HY-ZX混凝土增效劑最佳用量和在最佳用量的范圍內(nèi)減少水泥用量的15%時，混凝土的工作性能和抗壓強度的變化情況。
1原料和試驗方法
1.1原材料(l) 水泥:廣西桂林興安海螺P.O42.5。(2) 粉煤灰:桂林永福蘇橋電廠II級粉煤灰。(3) 細(xì)骨料:河砂, 細(xì)度模數(shù)2.9，含泥量為1.5%，泥塊含量為0.0%。(4) 粗骨料:連續(xù)級配（5~25 mm），密度2.68 g/cm3。
(5) 外加劑:HY-C聚羧酸高性能減水劑。
(6) 增效劑:HY-ZX混凝土增效劑。
1.2試驗方法

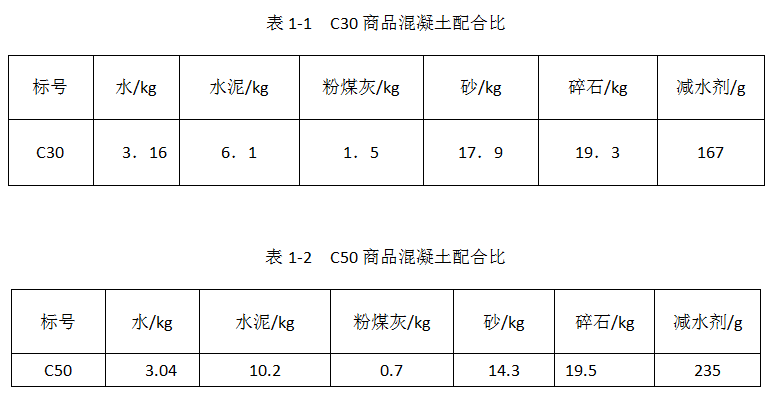

(l)采用檢測配合比C30和高標(biāo)號配合比C50兩種配合比，以上述兩種配合比為基準(zhǔn)，不改變質(zhì)量比分別摻入為0.00%，0.20%，0.40%，0.60%，0.80%，1.00%的HY-ZX混凝土增效劑。具體試驗數(shù)據(jù)和結(jié)果見結(jié)果分析部分。
(2)由試驗（1）確定的最佳增效劑摻量，采用檢測配合比C30和高標(biāo)號配合比C50兩種配合比，以這兩種配合比為基準(zhǔn)，不改變質(zhì)量比摻入最佳摻量增效劑作為對比樣，減少15%膠凝材料后摻入最佳摻量增效劑作為減少樣。具體試驗數(shù)據(jù)和結(jié)果見結(jié)果分析部分。
2 結(jié)果分析
以C30混凝土的配合比作為基準(zhǔn)，其他原料用量不變，改變HY-ZX混凝土增效劑的摻量，試驗過程數(shù)據(jù)如下圖表。

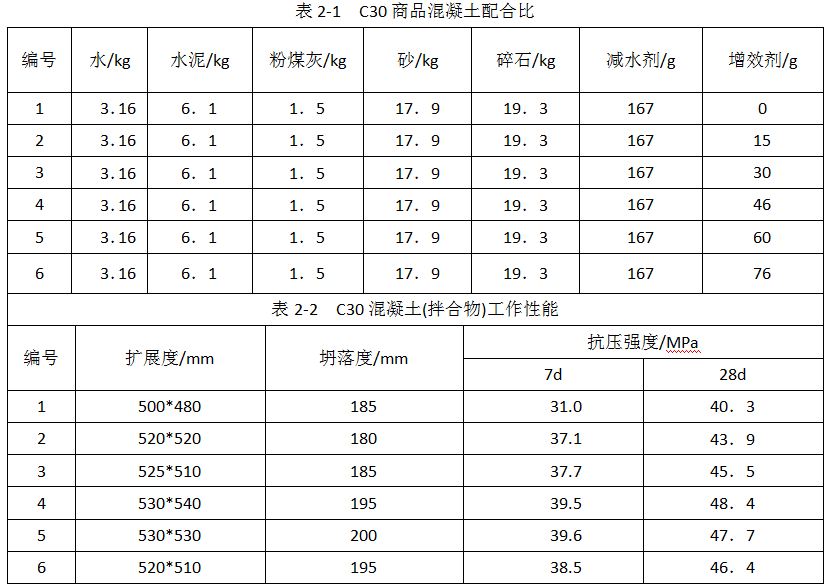

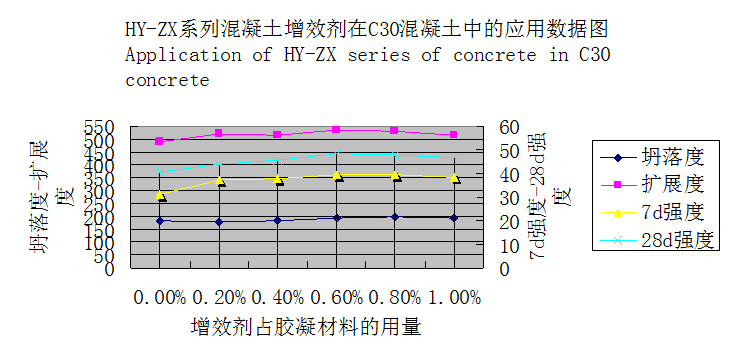

從圖表2可知，在配合比C30混凝土各原料比不變的條件下，增效劑的摻量按照一定梯度變化，在加入增效劑的情況下，2-6組與基準(zhǔn)樣對比，混凝土HY-ZX增效劑可以明顯的提高混凝土各齡期的強度，隨著增效劑摻量的變化，混凝土增效劑能在一定程度激發(fā)未完全水化的水泥，起到一定減水的效果，在摻量為0.6%-0.8%時，混凝土的綜合工作性能達(dá)到峰值，再增加增效劑的量，由于反應(yīng)底料已到達(dá)上限，所以混凝土的綜合工作性能基本保持穩(wěn)定不變。加入HY-ZX增效劑早期強度和后期強度在摻量為0.6%-0.8%附近強度達(dá)到峰值。HY-ZX增效劑加入之后，新拌混凝土的坍落度/擴展度以及和易性比基準(zhǔn)樣有所提高且從現(xiàn)場情況還看出拌合物的粘聚性增強、表觀漿體增多、無泌水、不離析、包裹較好，說明HY-ZX混凝土增效劑能在一定程度上改善新拌混凝土的工作性能。
以C50混凝土的配合比作為基準(zhǔn)，其他原料用量不變，改變HY-ZX混凝土增效劑的摻量，試驗過程數(shù)據(jù)如下圖表。

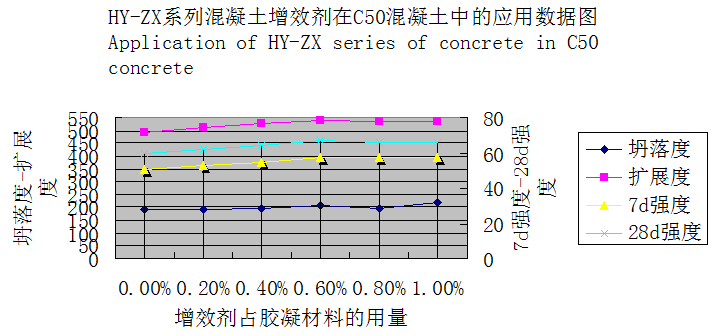

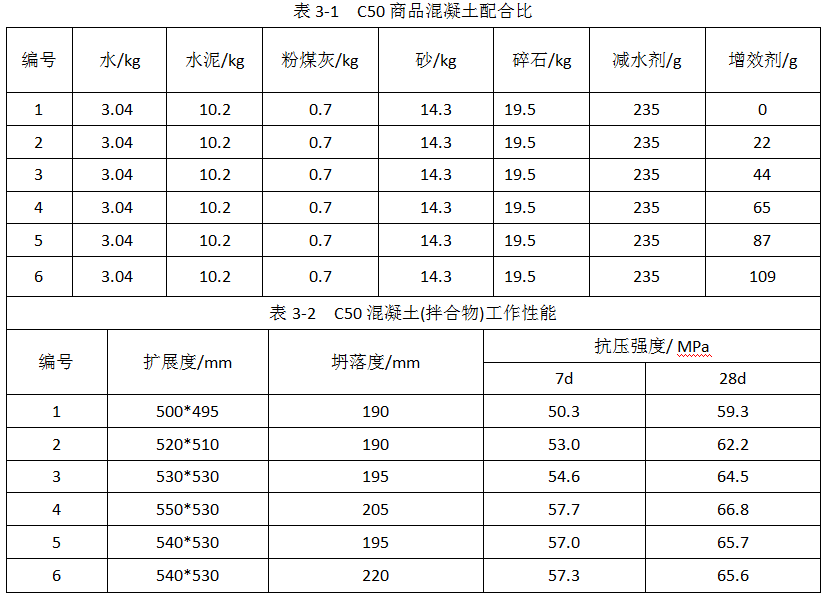

從圖表3可知，在配合比C50混凝土數(shù)據(jù)變化趨勢和表1相同，說明使用HY-ZX增效劑在配合比為C50的混凝土中，其摻量的最佳使用范圍仍是0.6%-0.8%，且在其最佳使用范圍下C50的混凝土工作性能和強度符合國家標(biāo)準(zhǔn)。

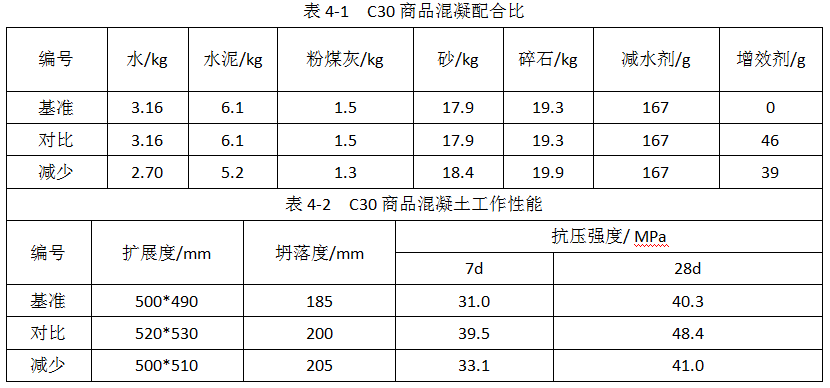

從表4可知配合比為C30減少15%的水泥用量，且在HY-ZX增效劑摻量為0.6%條件下，減少水泥用量后混凝土的強度達(dá)到或超過基準(zhǔn)樣;對比樣混凝土的早期和后期強度均高于基準(zhǔn)樣。據(jù)實驗分析可知使用HY-ZX混凝土增效劑在最佳摻量范圍內(nèi)能最大限度的提高混凝土工作性能，在減少水泥用量12%～15%（保持水灰比不變），并相應(yīng)增加骨料用量的條件下，其基準(zhǔn)樣與對比樣7 d和28 d的強度基本持平，從而很大程度的提高了經(jīng)濟效益。
從表5可知配合比為C50，減少15%的水泥，在混凝土HY-ZX增效劑摻量為0.6%條件下，對比組的混凝土工作性能優(yōu)于基準(zhǔn)組的；減少組混凝土工作性能與基礎(chǔ)組的工作性能相當(dāng)，抗壓強度與基準(zhǔn)組相比減少水泥用量的混凝土的強度達(dá)到或超過基準(zhǔn)樣;減少組和對比組的混凝土各項工作性能和強度均符合國家標(biāo)準(zhǔn)。
3結(jié) 論
(1) HY-ZX混凝土增
(2) 效劑的最佳摻量為0.60%-0.80%。
(3) HY-ZX混凝土增效劑能很明顯改善混凝土粘聚性和可泵送性，能與水泥有良好的適應(yīng)性。
(4) HY-ZX混凝土增效劑能減少混凝土中的水泥用量并保持其工作性能穩(wěn)定，強度達(dá)到施工要求，增加企業(yè)的經(jīng)濟效益。
參 考 文 獻(xiàn)
[1] 楊冬,馮漢峰.CTF分散性對混凝土性能的影響研究[J].商品混凝土,2011.7:47-49
[2] 葛挺林.用增效劑優(yōu)化混凝土配合比[J].商品混凝土,2010.11:36-38
[3] 孫志強,袁海東.增效劑在混凝土中的應(yīng)用研究[J].商品混凝土, 2010(9)：37-38
[4] 周興旺.CTF混凝土增效劑在自密實混凝土中的應(yīng)用[J].商品混凝土，2011(8)：47-48
